Solární set Kombi 7420 - 1f 230V 7420Wp/h Lithiová baterie 9,6kWh, měnič 8000W kombi MPPT s možností napojení sítě 230VAC nebo agregátu

HYBRIDNÍ NEBO OSTROVNÍ SOLÁRNÍ SYSTÉM O VÝKONU 7420 Wp

Solární systém Kombi 7420 Wp 48VDC s energií z baterií o výkonu 9,6 kWh a maximálním napájecím výkonem 8000W (kombinace FV panelů a baterie, nebo z baterie) je solární systém kombinující fotovoltaickou energii vyrobenou z panelů skladovanou v baterií pro další použití. V případě že nebude sluneční svit dostačující přejde měnič dle vašeho nastavení na Bypass. Tato funkce spustí nabíjení baterií a enegii k přímé spotřebě ze sítě 230V AC nebo z agregátu.

Použíté baterie jsou solární baterie špičkové kvality od výrobce PylonTech. Více informací o použitých produktech naleznete níže, kliknutím na položku ve výpise použitých komponentů.

Zakoupení optimálně navrženého solárního systému pro místa s možností záložního napojení na veřejnou distribuční síť s napětím 230V AC nebo agregát. Kombinovaný měnič využívá možnost nabíjení akumulátorů a spotřeby vestavěným nabíječem v případech kdy je sluneční svit na nízké nebo 0 úrovni a hrozilo by tak poškození akumulátoru při dlouhodobém stavu vybití akumulátoru.

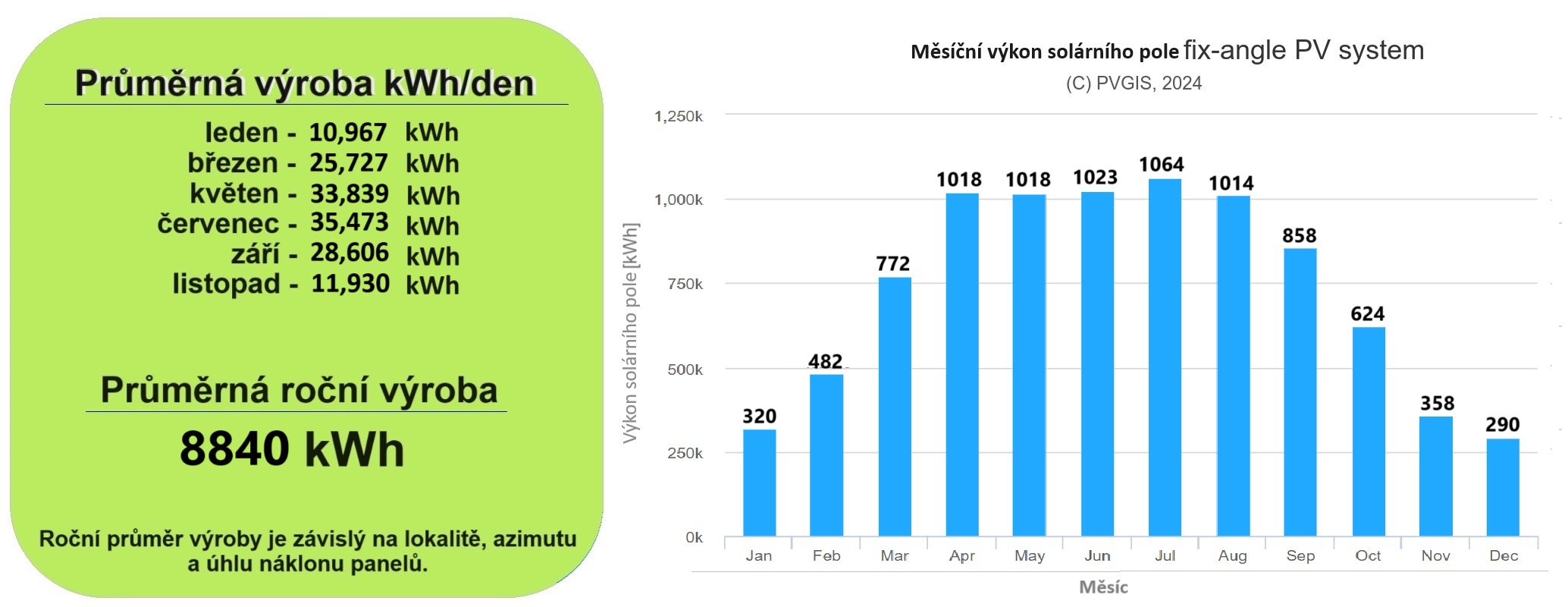

KOLIK ENERGIE DOKÁŽE VYROBIT TENTO SOLÁRNÍ SYSTÉM?

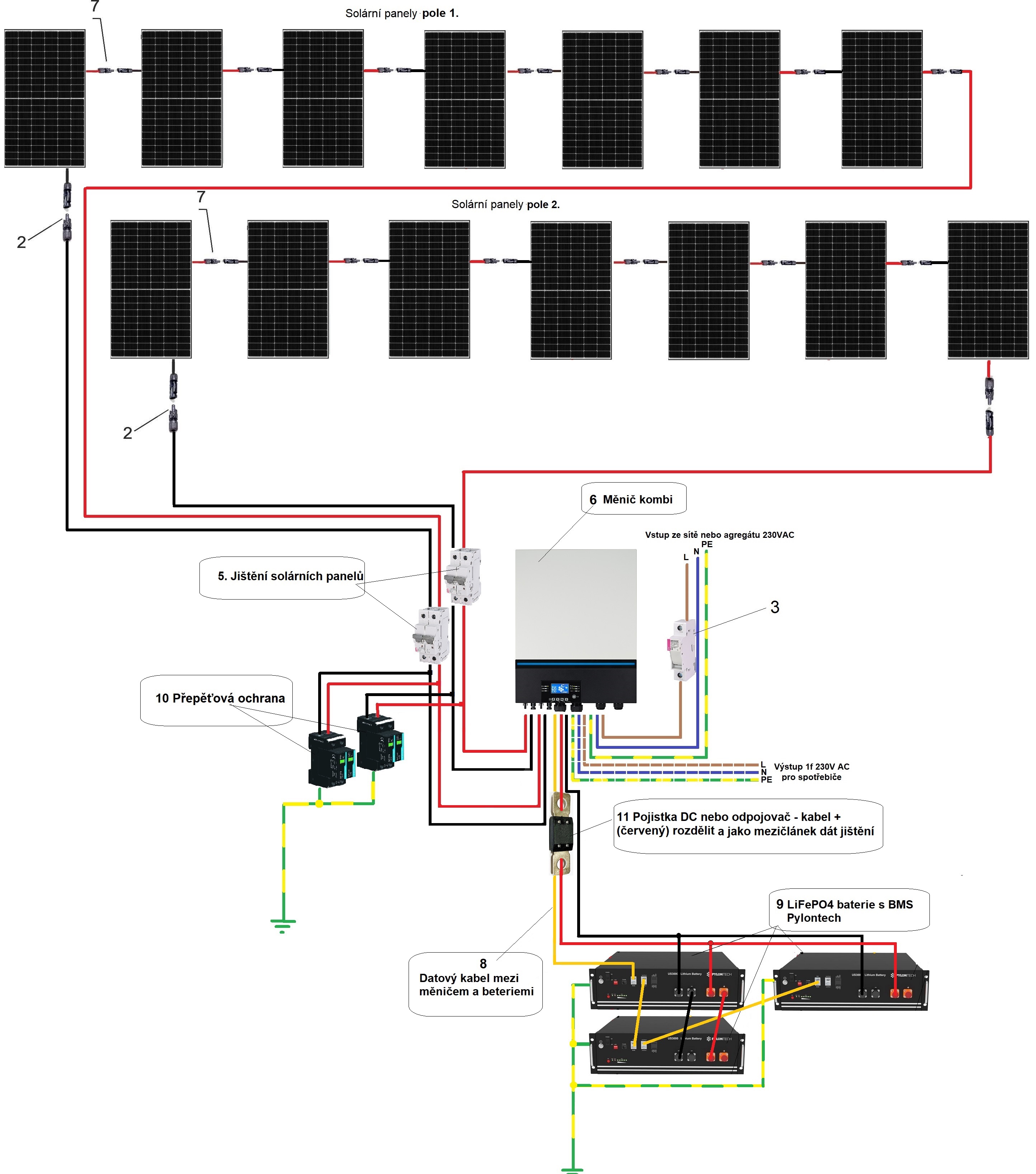

PŘÍKLAD ZAPOJENÍ OSTROVNÍHO SOLÁRNÍHO SYSTÉMU

Wi-Fi Monitoring a vzálená komunikace s FVE systémem Raspberry Pi

SolarAssistant je software používaný k vzdálenému monitorování a ovládání vašeho solárního systému. Přístup přes Wi-Fi odkud koliv z celého Světa.

Umožňuje plnou konfiguraci měničů přes internet. Je navržen pro provoz na Raspberry Pi (nebo plnohodnotném klonu), který je zapojen do solárního měniče a volitelně na bateriový BMS (baterie Pylontech nebo kompatibilní). Myšlenka je taková, že necháte PI běžící trvale. K aplikaci lze přistupovat z webového prohlížeče nebo aplikace pro Android / iPhone prostřednictvím místní sítě nebo internetu.


QR kód pro přihlášení do portálu monitoringu

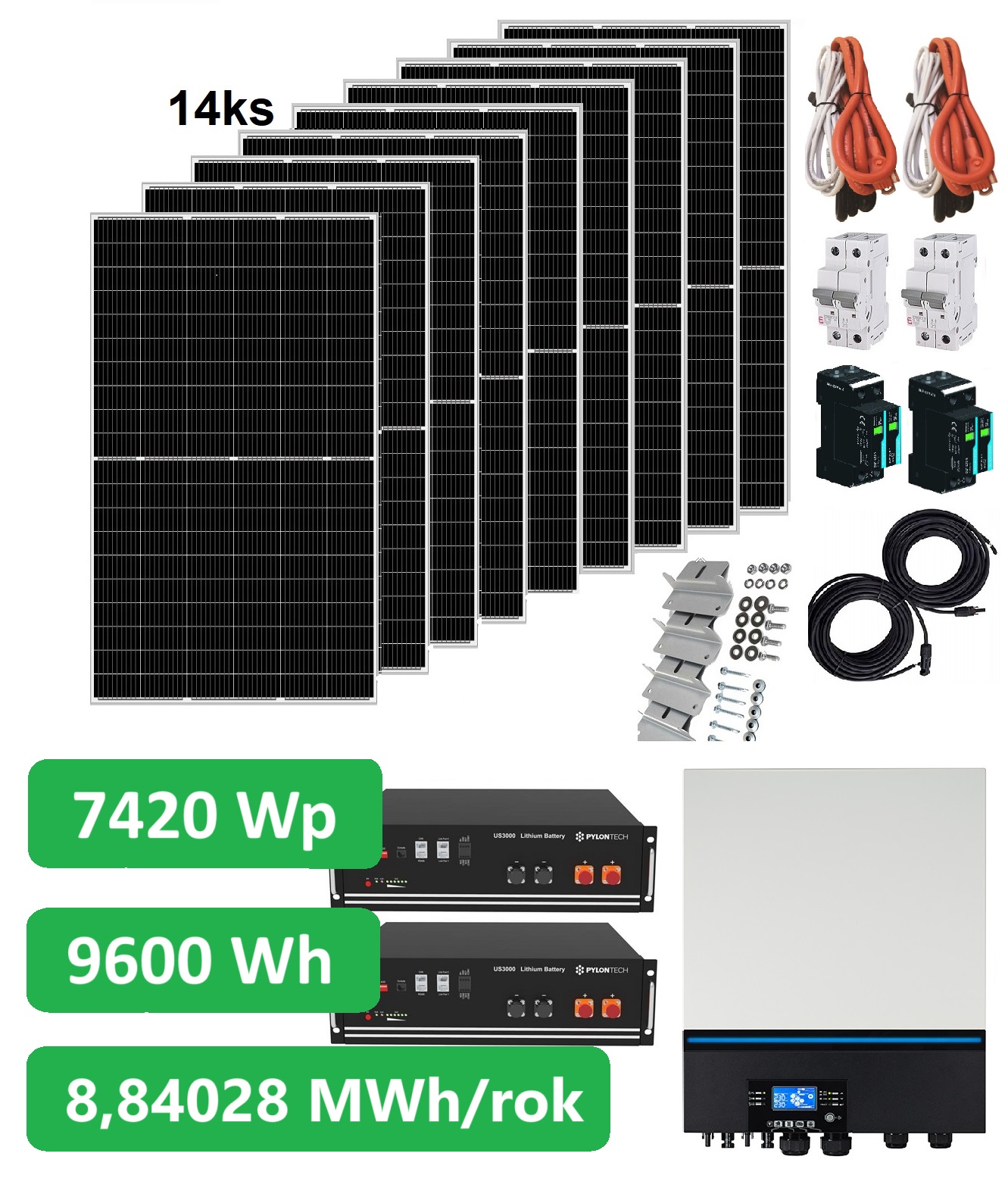

SOLÁRNÍ SYSTÉM OBSAHUJE TYTO KOMPONENTY:

^{14x Solární panel mono Longi 530Wp
1x   Kombinovaný měnič napětí  DC/AC Axpert MAX 48V 8000W (č.6)
2x   Lithiová baterie LiFePO4 Pylontech US5000C 48V 4,8 kWh - možné rozšířit na 4 bateriové moduly (č.9)
1x   50m solární kabel Cu SOL 6.0 mm2 černý - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 50m
1x   50m solární kabel Cu SOL 6.0 mm2 červený - v případě větší délky přidejte tento produkt a připište potřebnou délku nad 50m
14x Sada 4ks "Z" držáků pro uchycení panelu na střechu je možné nahradit hliníkovou nosnou konstrukcí dle nabídky ZDE
1x   Kabel Cu 50mm2 s oky M8/M8 pro propojení Držáku pojistek MEGA fuse s měničem
2x   DC Jistič 25A pro jištění solárních panelů - (č.5)
1x   DC pojistka MEGA Fuse 200A - pro držák pojistek MEGA Fuse
2x   Kabely pro propojení měniče a baterií PylonTech
1x   Victron Energy držák pojistky MEGA fuse - jištění baterií PylonTech - (č.11)
4x   MC4 konektory pár positive/negative pro solární kabel
2x   Přepěťová ochrana - svodič přepětí SLP-PV500 - (č.10)
1x   Nástěnný rozvaděč 12P
4x   Kabelová průchodka PG 16
1x   Kabelová průchodka PG 13,5
8x   Kabelová průchodka PG 7
1x   Kabel CYA 16 mm2 - délka 5bm, žutozelený pro Přepěťovou ochranu
1x   Datový kabel UTP pro propojení baterií s měničem (č.8)
1x   Monitoring systém Wi-Fi Raspberry PI 3 LTS AC pro online monitoring}

(Aktual. 3/2025)

JAK VYBRAT SPRÁVNÝ SOLÁRNÍ SYSTÉM?

Spotřebu jednotlivých přístrojů napájených solárním systémem ve Wattech vynásobíme počtem hodin předpokládaného provozu za den. Výsledkem bude celková potřeba Wh (watthodin) za den. Pokud bude toto číslo nižší než výše uvedené hodnoty, výkon systému je dostačující, v opačném případě je nutno zvolit výkonnější systém. U každého systému najdete průměrný počet Wh, které vybraný solární systém průměrně vyrobí za den. Samozřejmě je potřeba zohlednit, jestli systém je využíván každý den, nebo pouze víkendově, či sezónně. Pokud si nejste jisti, který systém zvolit, kontaktujte nás, rádi Vám poradíme.

Solární systém obsahuje kabeláž, konektory pro připojení kabeláže k panelu a oka pro připojení k akumulátoru, což jsou komponenty nutné pro funkční kompletaci systému.

Nejdůležitější ochrana celého systému je pojistný odpínač (je součástí dodávky), který chrání proti zkratu na baterii. Pokud máte zájem, v naší nabídce naleznete i další druhy DC jištění, rádi vám poradíme jak systém zabezpečit jak na straně panelů (přepěťová ochrana + DC jistič) , tak na straně DC výstupu (DC jistič). V případě zájmu nás kontaktujte.

Pokud Vám jakákoli komponenta solárního systému svými parametry nevyhovuje, rádi jí vyměníme za jinou nebo zcela vyjmeme s odpovídající úpravou ceny. Pro tuto úpravu nás prosím kontaktujte nebo skutečnost uveďte do poznámky v objednávce.

Spolu se solárním systémem dostanete podrobný návod s popisem jednotlivých komponent a schéma zapojení celého solárního systému.

POUŽITÍ TOHOTO SYSTÉMU JE VHODNÉ PRO:

• rodinné domy
• malé firmy a střední podniky
• chaty
• čerpadla
• zabezpečovací systémy
